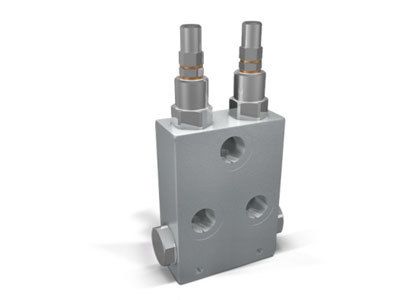

СДВОЕННЫЕ ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ С ПОДПИТКОЙ

ПРИНЦИП РАБОТЫ:
Клапан используется для понижения давления в двух
линиях гидросистемы до предварительно настроенного.
Когда давление в системе достигает давления настройки
предохранительного клапана - он открывается и
стравливает рабочую жидкость в бак. Обеспечивает
защиту от перегрузок и кавитации.
МАТЕРИАЛЫ И ОСОБЕННОСТИ:
Корпус: оцинкованная сталь (VAUAC 1/2”) и алюминий
(VAUAC 3/4”)
Внутренние компоненты: закаленная сталь, шлифованная
Уплотнения: BUNA N стандарт
Тип запорного элемента: тарельчатый
СОЕДИНЕНИЕ:

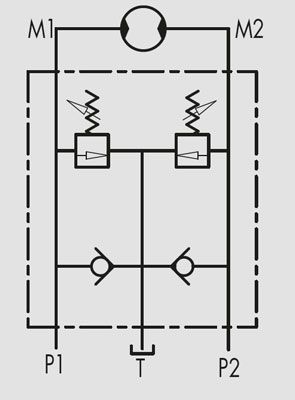

Подключить М1 и М2 к гидродвигателю, Р1 и Р2 к
линии нагнетания; Т - в бак. Рекомендуется установка
непосредственно на привод для избежания снижений
давления и для оперативности срабатывания
клапана.
НА ЗАКАЗ:
диапазон настройки давления (см. таблицу)
